OR 회로

OR 회로

준비물

만들기

1. AND 스위치가 있는 나무판 오른쪽(AND 스위치 반대편)에 3cm 정도의 간격으로 삼각형 모양의 3개의 점을 찍는다.

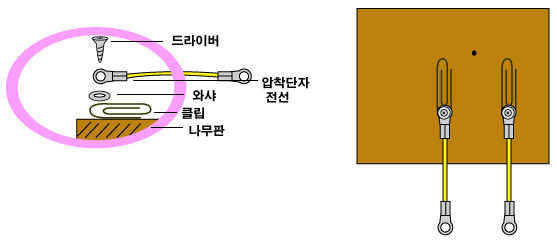

2. 아래의 두 점에 클립, 와샤, 압착단자 전선을 나사못을 이용하여 나무판에 박는다.

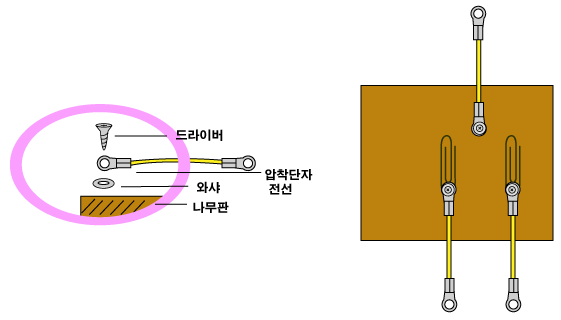

3. 위의 점에 와샤, 압착단자 전선을 나사못을 이용하여 나무판에 박는다.

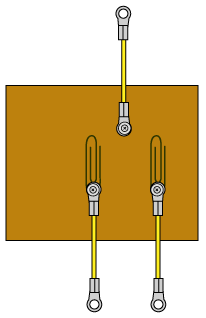

4. 완성된 스위치

실험과 관찰

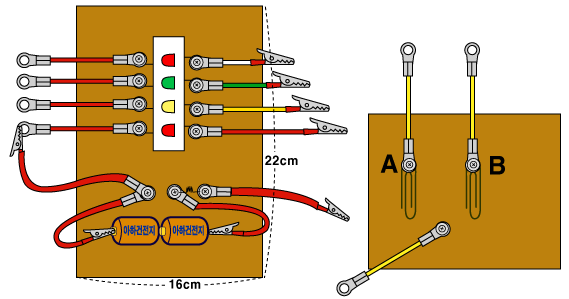

1. 회로기판에 아래와 같이 OR스위치를 연결한다.

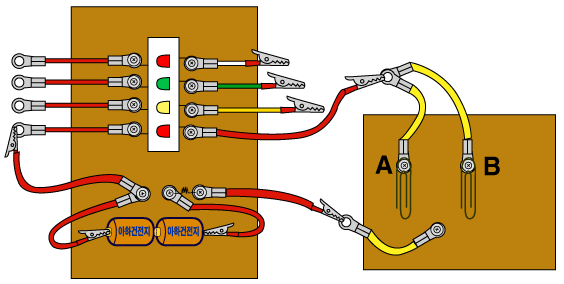

2. OR 회로의 클립 2개를 모두 열어 놓고 회로기판의 LED에 불이 들어오는지 관찰한다.

3. OR 회로의 클립 하나를 닫고 다른 하나를 열어 놓은 상태에서 회로기판의 LED에 불이 들어오는지 관찰한다.

4. 3의 과정에서 닫았던 클립을 열고, 열어 놓았던 클립을 닫아 놓은 상태에서 회로기관의 LED에 불이 들어오는지 관찰한다.

5. OR 회로의 모든 클립을 닫은 상태에서 회로기판의 LED에 불이 들어 오는지 관찰한다.

왜 그럴까요?

자, 이제 OR 이라는 논리 연산자에 대해 공부해 볼까요. OR 연산의 입력과 출력은 다음과 같은 관계가 있습니다.

전원, 스위치, 엘이디(또는 전구)를 가지고 다음과 같은 입력과 출력 사이의 관계를 갖는 전기 회로를 만들 수 있습니다.

위와 같은 입력과 출력 관계를 갖는 회로를 OR gate (OR 게이트)라고 합니다.

입력 : 열린 스위치 상태를 0, 닫힌 스위치 상태를 1

: 0 : 1

출력 : 전류가 흐르지 않는 상태 (불이 들어오지 않는 상태)를 0, 전류가 흐르는 상태 (불이 들어온 상태)를 1

: 0 : 1

이라고 하면 위의 표의 입력-출력 관계와 OR 연산의 입력-출력 관계가 똑같아지기 때문입니다.

위와 같은 입력과 출력 사이의 관계를 갖도록 하려면 두 스위치를 어떻게 연결하여야 할까요?
스위치 둘 중 하나만 닫혀 있어도 전류가 흐르고, 둘 다 열려 있을 때에만 전류가 흐르지 않는 회로!

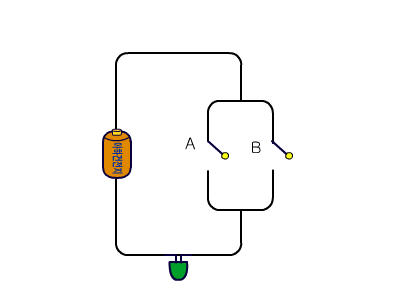

두 스위치를 병렬로 연결하면 되겠지요.
