풍향계 만들기|
준비물 |
|
|
실험과 관찰 |
1. 나무판의 오른쪽 끝부분에 길이 6cm 가 되는 정사각형을 그린다.
2. 정사각형의 모서리에 4개의 못을 수직으로 박는다.
3. 왼쪽 끝 부분의 중심에 나사못을 이용하여 철사고리를 고정시킨다.
4. 알루미늄캔의 밑부분을 샌드페퍼로 문지른다.
5. 끝을 불에 그을린 5cm 에나멜 선을 이용하여 철사고리의 끝 부분과 알루미늄캔의 뚜껑 따개 부분을 연결시킨다.
6. 철사고리를 조정하여 알루미늄캔이 2번에서 박은 4개의 못의 가운데에 오도록 한다.
7. 못의 주변에 싸인펜으로 방위를 표시한다.
8. 7번에서 완성된 풍향계를 회로기판에 연결한다. ◆ 회로기판의 건전지 - 극을 철사 고리에 연결
★ 손을 사용해 알루미늄캔을 못에 대어 각각 불이 들어오는지 확인하세요.
9. 각 방향에서 바람을 보내어 LED에 불이 들어오는 것을 관찰합니다. |
|
왜 그럴까요? |
이번 실험에서 만든 풍향계는 스위치의 역할을 이용한 것입니다. 예를 들어 회로 2개를 병렬로 연결하면 스위치를 닫은 회로를 통해서만 흐르게 되지요
스위치는 회로를 닿았다, 열였다 해줄 수 만 있으면 됩니다. 어떤 물체이건, 어떤 모양이건 전혀 상관 없지요.
이번 실험에서 사용한 스위치는? 바로 못과 알루미늄 캔입니다.

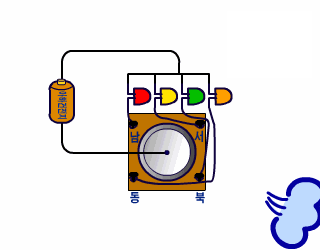

따라서 동, 서, 남, 북 4방향에 못을 박고, 각각의 못에 엘이디를 연결한 후 4개의 엘이디와 못 세트를 병렬로 연결합니다. 그런 다음 못으로 이루어진 4각형 가운데 알루미늄 캔을 허공에 매달아 둡니다. 바람이 없을 땐 알루미늄 캔이 수직으로 매달려 있으므로, 4개의 회로가 모두 열린 상태이지요.
그러다가 만약 바람이 북쪽에서 남쪽으로 불면, 알루미늄캔이 남쪽에 꽂아둔 못에 가서 닿겠지요. 그러면 그 못에 연결된 엘이디의 불이 들어옵니다. 따라서 어느 엘이디에 불이 들어오는지를 보면 어느 방향으로 바람이 부는지 알 수 있지요.
어때요? 원리는 간단하지요. 이미 되어 있는 일을 이해하는 건 그래도 쉬운 일이랍니다. 남보다 먼저, 남이 생각하지 못하는 것을 생각해 내는 것은 아주 어려운 일이예요. 하지만 더른 사람이 한 일을 꾸준히 살펴보고, 더 응용해 볼 수 없을까 하고 많이 생각하다보면 어느 순간에 나도 발명가가!!
