2 개의 전구의 연결 - 직렬과 병렬





니네들은 참 안됐다. 빵 하나를 둘이 나누어 먹어야 하니...

길고 짧은 건 대어 볼 일이지. 우린 '가늘고 길게 파'야. 내가 건전지 하나로 2개의 전구를 켜는 2가지 방법을 알려 줄게. 건전지와 전구는 아래처럼 기호로 표현해.













건전지(전원)는 전류를 흐르게 하는 에너지를 공급하고 전구(부하)는 그 에너지를 열이나 빛, 일로 바꾸는 물건이지.  그러니까 전원의 에너지를 먹어치운다라고 할까? 이 건전지에 전구 2 개를 아래의 오른쪽 그림과 같이 연결하는 방법을 직렬 연결이라고해. 그리고, 왼쪽 그림과 같이 연결하는 방법을 병렬(나란히 騈) 연결이라고 해. 병렬 연결에는 길이 나뉘는 곳이 있어.











전원(건전지)은 에너지를 가지고 있다가 회로가 생기면 전류를 흐를 수 있게 해 주는거라고 했지? 그러니까 건전지 안에는 일정 양의 에너지가 보관되어 있다는 얘기야. 이 에너지를 빵에 비유하면 건전지 1 개에 들어 있는 빵의 갯수가 정해져 있는거지. 예를 들어 20 개라고 하자.











병렬 연결의 경우 하루에 각 돼지 당 빵 하나씩 주면 10일 먹을 수 있지. 반면 직렬 연결의 경우 두 친구에게 하루에 빵 하나씩 주면 20일 먹을 수 있지.

그러면 우리 집 빵은 금방 바닥나는 거야?

그렇지. 다시 건전지와 전구로 돌아가서 정리하면...

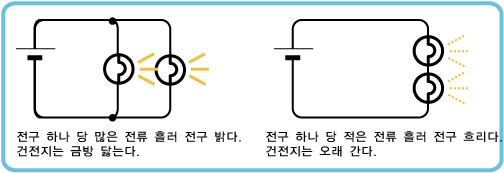

      ▲ 병렬 연결                                        ▲ 직렬 연결
