전류와 자기장

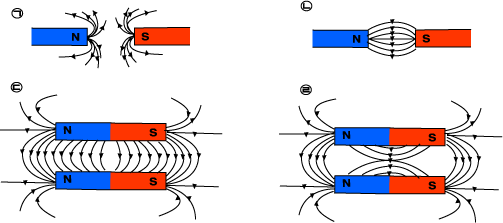

1. 자석 두 개를 다음과 같이 놓았을 때 철가루가 늘어선 모양을 바르게 나타낸 것은 어느 것인가?

①㉠    ②㉡   ③㉢   ④㉣   ⑤㉤



2. 자석 주위에 자석의 힘이 미치는 공간을 무엇이라고 하는가?

①전기장 ②자성 ③자기장 ④자기력 ⑤전기력

3. 다음 중 자석 주위의 힘의 작용에 대한 설명으로 옳지 않은 것은 어느 것인가?

① 서로 같은 극끼리는 미는 힘이 작용한다.
② 서로 다른 극끼리는 당기는 힘이 작용한다.
③ 자석 주위에 철가루를 뿌리면 두 극을 중심으로 늘어선다.
④ 자석 주위에 나침반을 가져가면 나침반 바늘의 방향이 바뀐다.
⑤ 자석 주위에 작용하는 자기장은 모든 점에서 방향이 같다.

※ 오른쪽과 같이 전선 위에 나침반을 놓고 위에서 아래로 전류가 흐르게 하였다.
(4∼6)

4. 나침반 바늘의 N극은 ㉠과 ㉡ 중 어느 쪽으로 움직이겠는가? ( )



5.전류가 아래서 위로 흐르면 나침반 바늘의 N극은 어떻게 되겠는가?

① ㉠쪽으로 움직인다.
② ㉡쪽으로 움직인다.
③ 움직이지 않는다.
④ 빙글빙글 돈다.
⑤ 양쪽으로 왔다 갔다 한다.

6. 위 실험으로 보아 전류가 흐르는 전선에서 자기장의 방향은 무엇과 관계가 있는가?

①전류가 흐르는 방향  ②전원의 세기   ③전선의 종류   ④전원의 종류
⑤전류의 세기

7. 다음과 같은 전기 회로의 스위치를 닫을 때 나침반의 바늘이 가장 많이 움직이는 것은 어느 것인가


①㉠   ②㉡   ③㉢   ④㉣

8. 전류계(회로 검사기) 주위의 자기장의 세기와 관계가 있는 것을 골라라.

① 전류의 세기
② 나침반의 크기
③ 전류가 흐르는 방향
④ 전원의 방향
⑤ 에나멜선을 감은 방향

9. 나침반을 이용한 회로 검사기에서 나침반 대신 사용할 수 있는 것은?

① 전구 ② 전선 ③ 스위치 ④ 전지 ⑤ 에나멜선

10. 회로에 전류가 흐른다는 것을 알 수 있는 것을 모두 골라라.

<보기>
㉠스위치가 움직인다.
㉡전구에 불이 들어온다.
㉢전지가 녹이슨다.
㉣전류를 남북방향으로 흘려주면 전선 아래의 나침반의 바늘이 움직인다.
㉤전류를 남북 방향으로 흘려주면 전선 아래의 나침반의 바늘이 남북을 가리킨다.

①㉠,㉡   ②㉡,㉣   ③㉡,㉢  ④㉢,㉣  ⑤㉣,㉤

11. 전류가 흐르는 전선 주위에서 나침반 바늘의 N극이 움직이는 방향을 바꾸려면 어떻게 해야 하는가?

① 전지를 병렬로 연결한다.
② 전지를 직렬로 하나 더 연결한다.
③ 전구를 하나 더 연결한다.
④ 나침반을 작은 것으로 바꾼다.
⑤ 전지의 극을 바꾸어 잇는다.

12. 전자석을 만드는 순서대로 기호를 써라

㉠ 못에 종이를 감고 풀로 붙인다.
㉡ 에나멜선을 촘촘히 감는다.
㉢ 에나멜선의 양 끝이 풀리지 않게 셀로판 테이프를 붙이고 양 끝을 불로 태운다.
㉣ 전기 회로와 연결한다.
㉤ 철못을 달구었다가 천천히 식힌다.

(  -    -    -    -   )
13. 전자석의 성질을 바르게 말한 것은 어느 것인가?

① 영구 자석이다.
② 항상 클립이 붙는다.
③ 전류가 흐르지 않아도 자석이 된다.
④ 전류가 흐를 때에만 자석이 된다.
⑤ 전류가 흐르지 않아도 전자석에 클립이 붙는다.

14. 다음과 같이 전자석 주위에 나침반을 놓고 전자석에 전류를 흐르게 할 때, 나침반의 바늘이 가리키는 방향을 →표를 사용해서 그려라.

→,→      →, ←    ←,→   ←, ←   ↑, →

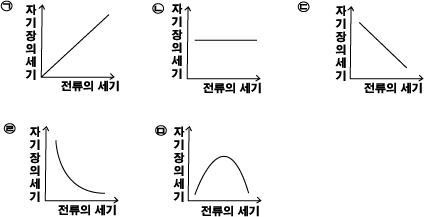

15. 전류의 세기와 자기장의 세기와의 관계를 바르게 나타낸 것은 어느 것인가?

①㉠   ②㉡   ③㉢   ④㉣   ⑤㉤

16. 전동기는 무엇을 이용하여 만든 것인가?

① 열 ② 빛 ③ 소리 ④ 바람 ⑤ 전자석

17. 전동기가 회전하게 될 때, 에너지의 전환은 어떻게 이루어지는가?

① 열에너지 → 소리 에너지
② 열에너지 → 운동 에너지
③ 전기 에너지 → 바람 에너지
④ 전기 에너지 → 운동 에너지
⑤ 운동 에너지 → 전기 에너지

18. 다음 중 전자석을 이용한 것이 아닌 것은?

① 전종 ② 세탁기 ③ 선풍기 ④ 스피커 ⑤ 나침반

19. 전자석을 만들 때 철못을 불에 달구었다가 천천히 식혀야 하는 까닭은 무엇인가?

① 철못을 소독하기 위해서
② 철못을 부드럽게 하기 위해서
③ 철못의 모양을 바꾸기 위해서
④ 철못에 에나멜선이 잘 감기도록 하기 위해서
⑤ 철못의 성질을 강철에서 연철로 바뀌도록 하기 위해서

20. 다음 중 전자석의 세기에 대한 설명으로 옳지 않은 것은 어느 것인가?

① 전자석의 세기는 조절할 수 없다.
② 전류가 세어질수록 전자석의 세기도 세어진다.
③ 에나멜선을 많이 감을수록 전자석의 세기는 세어진다.
④ 클립이 많이 붙으면 전자석이 세다는 것을 의미한다.
⑤ 전지의 수를 직렬로 많이 연결하면 전자석의 세기도 세어진다.
