전기회로 나타내기

Test Time





1. 다음 중 전기가 흐르는 길을 무엇이라고 하나요?

    ①전기 괘도     ②전기 회선     ③전기 회로      ④전선 괘도     ⑤전선 회로



2.  다음 중 스위치를 열었을 때, 전구에 불이 꺼지는 까닭은 무엇인가요?

    ①전기를 다 썼다.
    ②전기가 흐르는 길이 끊어지기 때문이다.
    ③전기가 스위치에 다 모여 있기 때문이다.
    ④다음 전구의 불을 더 밝게 하기 위해서이다.
    ⑤약한 전류가 흐르기 때문이다.



3. 다음 중 전선을 따라 전기가 흐르는 것을 무엇이라 하나요?

    ①전류        ②전압       ③전기 저항        ④전하       ⑤전지



※  다음과 같은 전기 회로를 만들었다. 물음에 답하세요. (4∼5)





4.  위의 회로에서 스위치를 눌렀을 때 어떤 현상이 일어나나요?

    ①버저가 울린다.
    ②전동기가 돌아간다.
    ③불이 켜진 전구가 불이 꺼진다.
    ④전구에 불이 켜진다.
    ⑤소리가 윙윙 난다.



5. 스위치를 눌렀을 때를 무슨 회로라고 하나요?

    (                             )



6.  전기 회로에 스위치와 전동기를 연결하였습니다. 그리고 스위치를 닫았다 열었더니 전동기가 돌아가다 정지했습니다. 이 실험으로 알 수 있는 것은 무엇인가요?

    ①열린 회로에 전동기를 연결하면 전동기가 작동함을 알 수 있다.
    ②닫힌 회로에 전구를 연결하면 불이 꺼짐을 알 수 있다.
    ③전기 기구를 작동시킨 힘은 전동기에서 나옴을 알 수 있다.
    ④전기 회로에서 스위를 닫으면 전기가 끊어짐을 알 수 있다.
    ⑤전기 회로에서 스위치를 열면 흐르던 전기가 끊어짐을 알 수 있다.



7. 전지가 회로에서 어떤 역할을 하는지 확인하고 싶습니다. 어떤 실험을 하면 되나요?

    ①전기 회로에서 스위치를 열고 닫았을 때의 전기 기구의 작동 상태를 비교한다.
    ②전지가 연결된 전기 회로와 전지가 연결되지 않은 전기 회로의 작동 상태를 비교한다.
    ③전구가 연결된 전기 회로와 전구가 연결되지 않은 전기 회로의 작동 상태를 비교한다.
    ④전동기와 연결된 전기 회로와 전동기가 연결되지 않은 전기 회로의 작동 상태를 비교한다.
    ⑤전지에 전선을 연결한 전기 회로와 전지에 스위치를 연결한 전기 회로의 작동 상태를 비교한다.

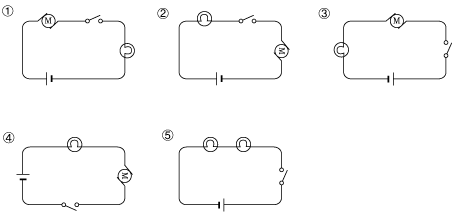

8. 다음 전기 회로를 전기 회로도로 바르게 표현한 것은 어느 것인가요?



                ①   ②   ③   ④



9.  다음 중 전기 회로에서 전지가 하는 일이 아닌 것은?

    ①버저 울리기                      ②전동기 돌리기
    ③전구에 불 켜기                     ④스위치 연결하기



10. 다음은 버저, 전지, 스위치를 전선으로 연결하여 회로를 꾸몄습니다. 스위치를 닫았을 때 버저가 울렸습니다.  이때 전기가 흐르는 길을 바르게 표시한 것은 어느 것인가요?





    ①전지의 +극 → 전선 → 버저 → 전선 → 스위치 → 전선 → 전지의 -극
    ②전지의 +극 → 전선 → 전지의 -극 → 전선 → 버저 → 스위치 → 전선
    ③전지의 -극 →  버저 → 전지의 +극 → 전선 → 스위치 → 전지의 +극
    ④전선 → 전지의 -극 → 전선 → 버저 → 스위치 → 전선 → 전지의 +극
    ⑤전지의 -극 → 전선 → 전지의 -극→ 전선 → 전지의 +극 →스위치 → 버저



11. 다음 전기 회로도를 보고 전구에 불이 켜지는 것을 모두 고르세요.

                ①   ②   ③   ④



12. 다음 전기 회로도는 불이 켜지지 않습니다. 그 이유는?





    ①스위치가 열려 전기가 흐르지 않는다.
    ②전구에서 나온 전선 두 가닥 모두 전지의 +극에 연결되어 있다.
    ③전동기가 회로에 연결되어 있지 않아서이다.
    ④전지에 전기가 없기 때문이다.
    ⑤고장난 전구를 사용했기 때문이다.





해답보기
