전구의 연결

Test Time

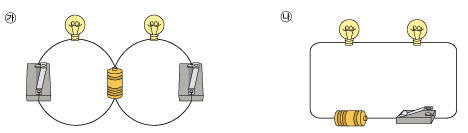

1. 다음 그림은 전구를 전기 회로에 연결한 그림들이다. 각각의 회로에 대해 잘못 설명한 것은?





    ① ㉮는 전구의 병렬 연결이다.
    ② ㉯는 전구의 직렬 연결이다.
    ③ ㉮는 둘 이상의 각각의 전선에 전구가 하나씩 연결된 것이다.
    ④ ㉯는 각 전구가 한 줄에 차례로 연결된 것이다.
    ⑤ ㉯는 전류가 흐르는 길이 둘 이상이다.



2. 1번의 두 회로에서 전구 하나가 고장이 나도 불을 켤 수 있는 회로는 어느 것 인가요?

    (                        )



3. 2번과 같이 답이 나온 것은 회로에서 전기가 어떻게 흐르기 때문인가요?

    ① 전기가 각각의 다른 회로로 흐르기 때문이다.
    ② 전기는 하나의 회로를 따라 흐르기 때문이다.
    ③ 전구가 고장이 나도 전기는 흐른다.
    ④ 전구 하나가 고장이 나면 전기는 더 이상 흐르지 않는다.
    ⑤ 전구는 하나가 고장났을 때만 전기가 나머지 전구에 흐른다.

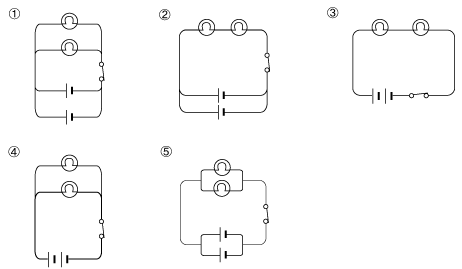

4.  다음 중 스위치를 닫았을 때 전구가 가장 밝은 것은?



                          ①   ②   ③   ④

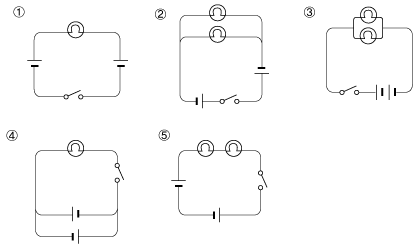

5.  다음 전기 회로도 중 스위치를 닫으면 불이 켜지는 것은?



                          ①   ②   ③   ④



6.  전구 2개와 전지 2개로 구성된 전기 회로의 여러 가지 연결 방법 중 전구의 밝기를 밝게 할 수 있는 방법과 관계가 깊은 것을 모두 고르세요.

    ① 전구의 직렬 연결           ② 전지의 직렬 연결          ③ 전구의 병렬 연결
    ④ 전구의 혼합 연결           ⑤ 전지의 병렬 연결

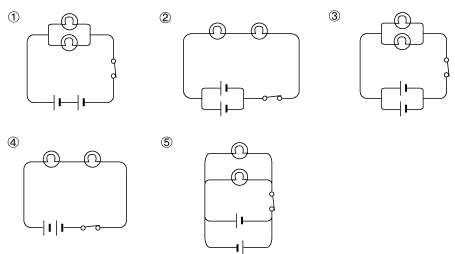

7. 다음 전기 회로도 중 전구의 밝기가 가장 어두운 것은?



                          ①   ②   ③   ④

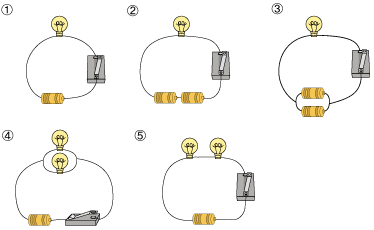

8. 다음과 같이 전기 회로를 꾸몄을 때, 불의 밝기가 가장 밝은 것은?



                          ①   ②   ③   ④

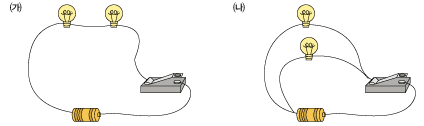

※  다음 전기 회로를 보고 물음에 답하세요. (9 ∼ 10)





9.  (가)와 (나)의 회로에서 전구는 각각 어떤 방법으로 연결되어 있나요?

    (가): (                   ) 연결

    (나): (                   ) 연결



10. (가)와 (나) 회로에서 각각 전구를 하나씩 빼고 스위치를 닫았습니다. 전구의 밝기는  어떻게 되나요?

    ① (가)는 더 밝아지고, (나)는 더 어두워졌다.
    ② (가)는 변화가 없고, (나)는 더 밝아졌다.
    ③ (가)는 꺼지고, (나)는 변화가 없다.
    ④ (가)는 더 어두워지고, (나)는 더 밝아졌다.
    ⑤ (가)는 변화가 없고, (나)는 꺼졌다.



※  전지 한 개에 전구 두 개를 다음과 같이 연결해 보았습니다. (11 ∼ 12)





11. 위 회로에서 ㉠스위치만 닫으면 어떻게 되나요?

    ① ㉮전구는 불이 켜지고,㉯전구는 불이 깜박거린다.
    ② ㉮전구는 불이 깜박거리고, ㉯전구는 불이 켜지지 않는다.
    ③ ㉮전구는 불이 켜지고, ㉯전구는 불이 켜지지 않는다.
    ④ ㉮전구는 불이 켜지지 않고, ㉯전구는 불이 켜진다.
    ⑤ ㉮전구는 불이 깜박거리고, ㉯전구는 불이 켜진다.



12.  위의 실험으로 보아 한 전구의 불이 꺼져도 다른 전구의 불이 켜지게 하려면 회로를 어떻게 연결해야 하나요?

    ① 전구 두 개를 병렬로 연결하여 각각의 회로에 따로 스위치를 연결한다.
    ② 전구 두 개를 직렬로 연결하여 스위치만 두 개를 달아준다.
    ③ 불을 켜고 싶은 전구 옆에 전지를 연결한다
    ④ 전구 두 개는 병렬로 연결하고, 스위치는 하나만 연결한다.
    ⑤ 불을 켜는 전구의 스위치를 닫았다, 열었다를 계속한다.



13.  다음 중  전기 회로의 연결 방법과 전구의 밝기 관계를 바르게 설명한 것은?

    ① 전구와 전지 모두 병렬로 연결했을 때 전구가 가장 밝다.
    ② 전구와 전지 모두 직렬로 연결했을 때 전구가 가장 밝다.
    ③ 전구는 직렬 연결하고, 전지는 병렬 연결했을 때 전구가 가장 밝다.
    ④ 전구는 병렬 연결하고, 전지는 직렬 연결했을 때 전구가 가장 밝다.
    ⑤ 전구의 연결은 상관없고, 전지만 직렬 연결되었을 때 전구가 가장 밝다.
