여러가지 전기 회로

Test Time

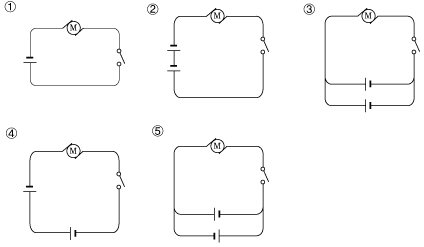

1. 다음은 장난감 자동차의 전기 회로를 꾸민 것입니다. 어느 장난감 자동차가 가장 빨리 달릴까요?

①   ②   ③   ④





2. 장난감 자동차를 애써 만들었는데 움직이지 않았습니다. 이 때 점검해 볼 점이 아닌 것은?

    ① 장난감 자동차의 무게가 너무 무겁지는 않은가?
    ② 바퀴와 전동기 연결 부위에 이상이 있지는 않은가?
    ③ 전선의 연결 부위가 잘 이어져 있는가?
    ④ 전지가 단락 또는 수명이 다한 것은 아닌가?
    ⑤ 자동차 색깔이 너무 화려하지 않은가?

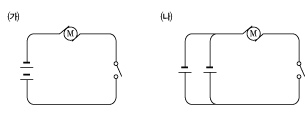

3.  다음과 같은 전기 회로를 꾸며 장난감 자동차를 만들었습니다.  물음에 답하세요.





    (1) 위에서 어느 장난감 자동차가 더 빨리 달릴까요?     (          )

    (2) 위에서 어느 장난감 자동차가 더 오래 달릴 수 있을까요?     (          )



4.  장난감 자동차를 포함하는 회로에 전구를 더 연결하면 자동차의 빠르기는 어떻게 되나요?

    ① 전구를 연결하면 전류를 세게 끌어 당겨 자동차는 더 빨라진다.
    ② 전구를 자동차와 직렬로 연결하면 전구의 저항이 너무 커져서 자동차가 느려지거나 움직이지 않는다.
    ③ 전구는 자동차에 무게를 더하여 자동차를 더 빠르게 한다.
    ④ 전구를 전동기와 병렬로 연결하면 빠르기가 느려지고, 직렬로 연결하면 빠르기가 빨라진다.
    ⑤ 전구는 불이 켜지면 열 에너지를 발생시키므로 그 에너지로 인해 빠르기가 빨라진다

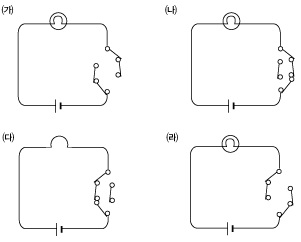

5.  다음 회로도 중에서 전구에 불이 켜지는 것은 어느 것인가요?





    ① (가)와 (나)         ② (가)와 (다)           ③ (나)와 (라)
    ④ (나)와 (다)         ⑤ (가)와 (라)



6.  다음 회로도를 보고 전기가 흐르는 길을 →표로 나타내세요.





7. 벽에 부착된 콘센트에, 선풍기와 청소기의 두 개의 플러그를 꽂아 사용하려는데 선풍기가 고장을 일으켜 작동되지 않았습니다.  그러나 청소기는 잘 작동되었습니다. 이 사실로 미루어 가정에서 사용하는 전기 기구들의 연결 방법은 어떤 것이라 말 할 수 있나요?

    (                    )연결

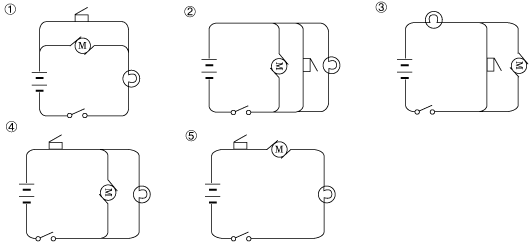

8. 다음 전기 회로도 중에서 스위치를 닫았을 때 전기 기구의 작동이 가장 약할 것 같은 회로는  어느 것인가요?



①   ②   ③   ④



9. 오른쪽은 어느 스위치를 닫았을 때 전류가 흐르는 모습을 나타낸 것인가요?

       ① (나)와 (다)         ② (나)
       ③ (가)와 (나)         ④ (다)
       ⑤ (가)와 (나)와 (다)
