전기 회로



 1.  다음 중 전류가 흐르는데 꼭 필요한 것이 아닌 것은?

    ① 적당한 힘이 주어졌을 때 자유롭게 움직일 수 있는 전하를 띈 입자
    ② 전하를 띈 입자를 밀어줄 힘을 제공하는 전원
    ③ 전하가 흐를 수 있는 회로
    ④ 전류를 통해 전원의 에너지를 받아 여러 가지 다른 에너지로 전환시켜주는 부하



 2.  같은 건전지를 사용하여 다음과 같이 2가지로 회로를 꾸몄습니다. A회로로 6시간 동안 불을 켤 수 있었다면 B와 C회로로 각각 얼마동안 불을 켤 수 있을까요?

    ① 6시간, 6시간      ② 6시간, 3시간      ③ 6시간, 12시간        ④ 3시간, 6시간



 3.  스위치가 회로 0에 열린 상태를 0, 스위치가 회로 1에 연결된 상태를 1로 나타내기로 약속했습니다. 그리고 전구의 불이 꺼진 상태를 ◎라고 하고 상태를 전구의 불이 들어온 상태를 X라고 나타내기로 약속하였습니다. 이 기호를 사용하여 두 곳에서 끄고 켜는 전구에 대해 스위치의 상태에 따른 전구의 두 곳에서 끄고 켜는 전구에 대해 다음 표를 만들었습니다. 빈 칸에 들어갈 것으로 올바른 것은?

스위치의 상태

전구의 상태

스위치 A

스위치 B

0

0

1

0

(1)

0

1

X

1

1

(2)

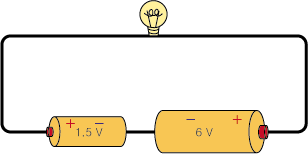

 4.  1.5볼트, 6볼트 등에 쓰이는 숫자들은 전원의 전하를 미는 힘을 나타냅니다. 숫자가 클수록 더 큰 힘을 미는 것입니다. 교과 내용에서 같은 전지를 서로 마주보게 연결하면 전류가 흐르지 않는 것을 배웠지요. 만약 1.5볼트 전지와 6볼트 전지를 아래 그림에서 처럼 서로 마주보게 직렬연결하면 어떤 일이 발생할까요?

    ① 전류가 흐르지 않는다.
    ② 전류가 6볼트 전지 하나를 연결했을 때보다 많이 흐른다.
    ③ 전류가 흐르긴 하지만 6볼트 건전지 하나를 연결했을 때보다는 적게 흐른다.
    ④ 두 개의 건전지를 나란히 같은 방향을 보게 했을 때보다 많이 흐른다.
