▶ 지진계의 원리와 간이 지진계 만들기 |
|
지진계는 지진이 발생했을 때 땅이 흔들리는 모습을 그대로 그려줍니다. 그 원리는 무엇일가요? 다음 영상에서 알아보세요.

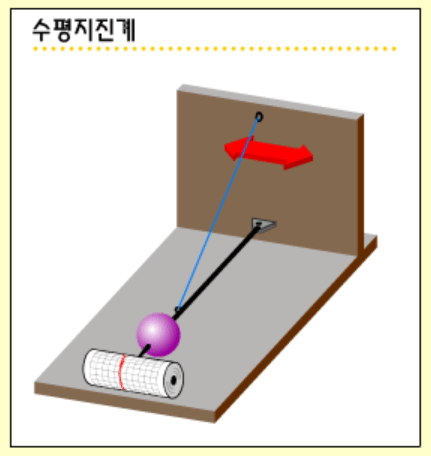

지진계에는 수평 지진계와 수직 지진계가 있습니다. 두 지진계에서 공중에 떠있는 펜에는 무거운 물체가 달려있습니다. 그래서 관성 때문에 펜은 움직이지 않습니다. 용수철과 같이 충격을 흡수해 펜이 움직이는 것을 한번 더 막아주는 부품들이 부착되어 있습니다. 수평 지진계에서는 땅의 움직임을 기록할 기록지가 땅과 같은 평면에 놓여있으며, 땅이 앞뒤 또는 죄우로 흔들릴 때 기록지가 같이 움직입니다. 예를 들어, 땅과 기록지가 앞으로 움직이면, 상대적으로는 펜은 뒤로 움직인 것과 같습니다. 그런 방식으로 땅의 수평 방향 움직임을 기록합니다.

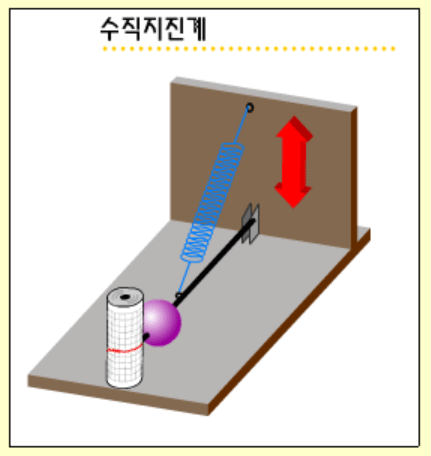

수작 지진계에서는 땅의 움직임을 기록할 기록지가 땅과 수직 방향으로 놓여있으며, 땅이 위아래로 흔들릴 때 기록지가 같이 움직입니다. 예를 들어, 땅과 기록지가 위로 움직이면, 상대적으로는 펜은 아래로 움직인 것과 같습니다. 그런 방식으로 땅의 수직 방향 움직임을 기록합니다.
간이 지진계를 만들고, 지진계가 땅의 흔들림을 기록하는 원리를 정리해보세요. 다음 영상의 간이 지진계는 수평 지진계의 모형으로 볼 수 있습니다.
|
