▶  한 전구를 두 곳에서 켜고 끄는 회로





예선 탈락했잖아. 우리 제일 친한 친구 맞아?

너무 실망하지마. 그래도 첫번째 문제는 맞췄잖아. 그런데 어떻게 우리 답이 같을 때 전광판의 불이 들어오게 하고, 우리의 답이 서로 다를 때 전광판의 불이 들어오지 않게 할 수 있을까?

그건 전류가 흐르려면 중간에 끊어진 점이 없어야 한다는 사실을 이용하는 거야. 한 회로에 2개의 스위치가 있다면 2 개의 스위치를 모두 닫아야 전류가 흐르지.

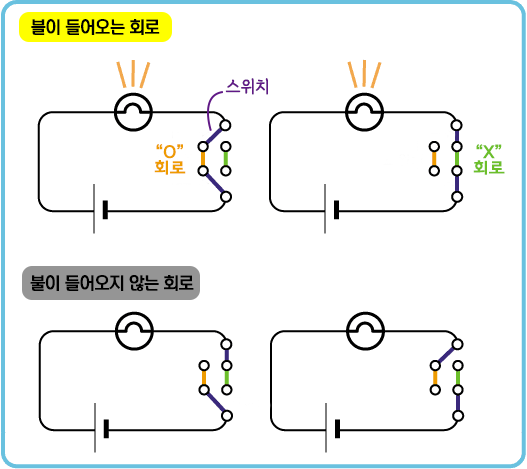

둘다 "O"이거나 둘다 "X"일 때 불이 들어와야 하므로, 둘다 "O"일 때의 회로와 둘다 "X"일 때의 회로, 2개를 만드는 거야. 아래 회로처럼.







아하! 그렇구나. 그러니까 우리가 둘 다 ○를 택하면 색 전선에 연결시켜 닫힌 회로를 만들어주고, 우리가 둘 다 ×를 택하면 색 전선에 연결시켜 닫힌 회로를 만들어주어 불이 들어오게 하는구나. 그리고 우리가 서로 다른 답을 하면 하나는 색 전선에 하나는 색 전선에 연결시켜 회로가 끊어지게 해 주니까 전류가 흐르지 못해 불이 안들어오구.

이런 회로는 계단에 설치하면 좋아. 계단을 올라갈 때 1층에서 불을 켰어. 그런데 2층에 도착했는데 전기를 아껴야 하니까 1층과 2층 사이 불을 끄고 싶을 때 스위치가 1층에만 있으면 어떡해. 다시 1층으로 가야하잖아. 그럼 하루 종일 1층과 2층 사이를 오가며 불 켜고 끄기 놀이할 거야?

그럴 순 없지. 2층에 스위치를 달아 그 스위치를 아래층과 반대편에 놓으면 꺼지도록 해 주어야지.

맞아...
그런데 나 궁금하게 있어. 아까 한마음 게임쇼에서 네가 나한테 거짓말 한 적 있다고 했는데 무슨 거짓말?





 여러분! 친구에게 칭찬을 아끼지 맙시다.
