▶  전기 기구 연결하기






네 목걸인 직렬 목걸이고 내 목걸인 병렬 목걸이야. 몇가지 점에서 전원에 여러 개의 저항 가진 물체(예를 들어, 전구)를 직렬로 달았을 때와 병렬로 달았을 때 서로 다르지.

어떤 점이?

첫째,

에서 배웠듯이 같은 전원에 연결하였을 때 직렬 연결의 경우 더 적은 전류가 흐르지.

맞아. 꿀꿀이 2 형제 이야기.







두 번째 차이점은 먼저 동영상을 관찰해.





전구 2개를 직렬로 연결하였을 때는 항상 같이 켜지고 같이 꺼져. 반면, 병렬 연결하였을 때에는 하나씩 켜거나, 동시에 2개 모두 끄거나 켤 수도 있어.

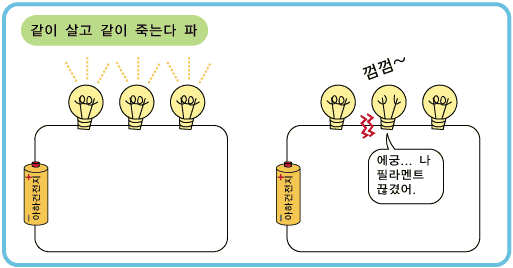

맞아. 그리고 직렬 연결의 경우 연결된 전구 중 하나라도 고장나면 회로가 끊어지니까 연결된 모든 전구들을 쓸 수 없게 돼.

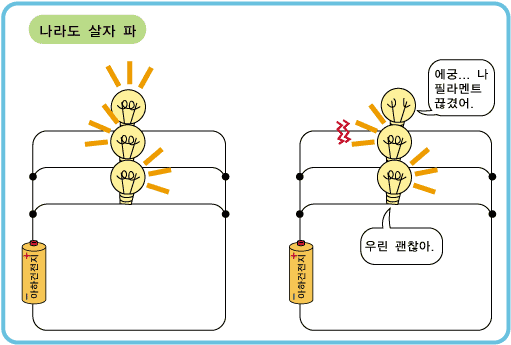

그런데 병렬로 연결된 전구들은 그 중 하나가 고장나도 다른 것들은 계속 쓸 수 있지. 다른 전구들이 연결된 곳은 계속 닫힌 회로를 이루고 있으니까.





그러니까 직렬로 연결된 전구들은 의리가 있고 병렬로 연결된 전구들은 실속이 있네.

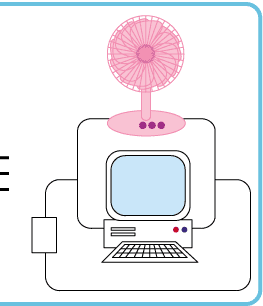

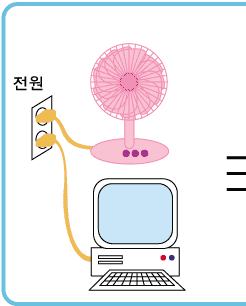

좋은 비유군. 그렇다면 우리 가정에서 쓰는 전기 기구들은 전원에 어떻게 연결되어 있어야 할까?

으음... 직렬로 연결해서 TV, 냉장고, 세탁기, 다리미를 쓰면 TV를 보고 싶으면 냉장고, 세탁기, 다리미를 모두 동시에 켜야해. 그리고, 전류도 쬐금 흐를거야. 병렬로 연결하면 필요한 것만 켜구 다른 건 꺼 놓아도 되지. 그리고 전류도 많이 흐르고.







그런데 병렬로 전구를 연결하면 전지가 금방 닳는다고

에서 배웠잖아.

그건 전지처럼 일정 양의 에너지만 담겨 있는 경우지. 우리가 집에서 쓰는 전원은 한전에서 에너지를 보내 주거든. 계속 에너지를 공급해 줄 수 있는 닳지 않는 전지라고 생각하면 돼.



여러분, 그래도 전기를 아껴 써야 해요. 한전에서 전기를 공급하는 과정에서 많은 공해물질이 생겨나거든요.
