▶ 코일 주위의 자기장

▶ 코일 주위의 자기장

내가 목이 없잖아. 그래서 목을 늘려보려고 슬링키를 목에 끼워봤어. 근데 숨쉬기가 힘들어 포기할라구.

조금 전의 목있는 코끼리는 좀 웃겼어. 목이 없는 네가 더 나아.
그런데 슬링키를 보니 생각나는 게 있어. 코일.

코일?

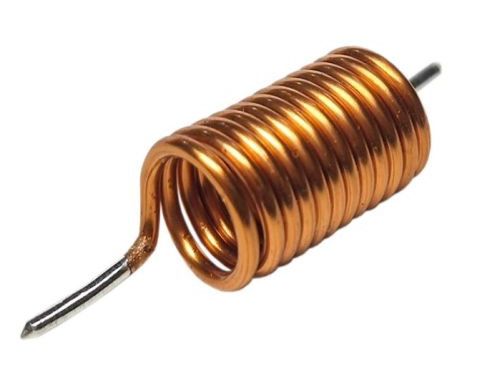

전선을 둥글게 많이 감아 원통 모양이 된 것을 말해.

아하! 슬링키랑 모양이 비슷하네. 그런데 그 물건이 중요한 거야?

응. 여러 전기 제품에서 아주 중요한 거야.

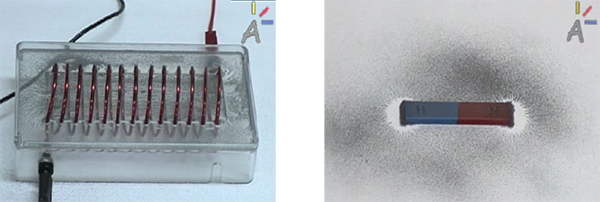

코일을 통해 전류가 흐르면 그 주위에 자기장이 생기지. 먼저 아래 동영상을 관찰해.

scienceorc.net

전류가 흐르는 코일의 자기장은 막대 자석의 자기장과 아주 비슷해.

그렇지?

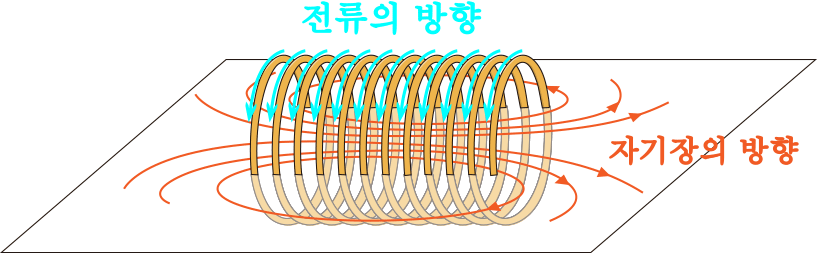

선으로 자기장을 표현하면 아래 그림과 같지. 아래 그림은 한 평면에서의 자기장을 표시한 것이고, 실제 자기장은 3차원이야. 즉, 모든 방향의 평면에 같은 모습의 자기장이 있어.

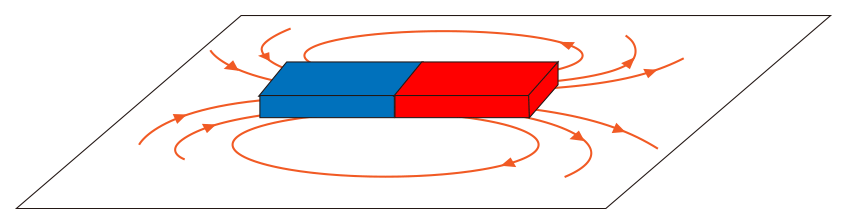

막대 자석의 자기장과 같은 모습인데?

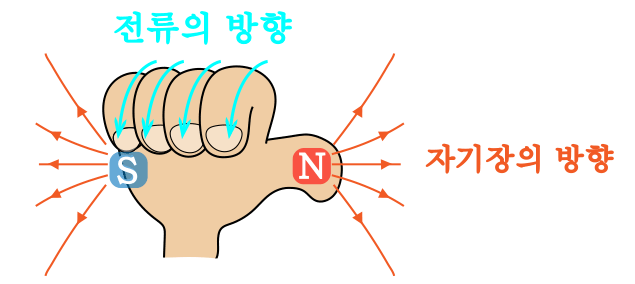

맞아. 코일 안에 자석이 그림처럼 놓인 것과 같은 자기장이 생겨. 전류의 방향과 자기장의 방향은 오른손을 사용하면 예측할 수 있어. 전류의 방향이 말아쥔 네 손가락 방향이라면 엄지손가락이 가리키는 방향이 N극 방향이야.

전선을 코일로 만들면 그 주위의 자기장을 세진다는 장점이 있어. 코일을 쓰는 한 가지 예는 다음 공부방에서 알게 될 거야.

전류 주위의 자기장과 그것에 의해 배열하는 철가루에 대해 에니메이션으로 정리하고 싶다면 아래 링크로~
